一、產品介紹

1.1 產品說明

200萬像素測溫人臉識別智能面板機系列產品，采用LCD顯示屏幕，內嵌深度學習人臉識別算法,集成高精度熱成像測溫芯片，ISP圖像處理等技術于一體的AI智能門禁產品。該產品具備人臉檢測、口罩檢測、人臉識別比對、體溫檢測、活體判斷等強大功能。可精確捕獲通過攝像機視野的人員信息（諸如面部信息、身份信息、是否戴口罩等信息）、以及體表溫度?？捎行椭脩艄芾沓鋈肴藛T權限以及監測器體溫狀態，有助于防范疫情。用戶可通過加載人臉庫到設備，脫機管理出入權限。也可搭配考勤軟件，實現員工考勤管理。可廣泛應用于小區門禁、道閘通道、寫字樓等場景！

1.2? 產品外觀

1.3? 設備接口定義

四、設備安裝

4.1安裝位置選擇

1、攝像機架設在通道正前方，正面抓拍人臉；

2、建議架設高度 h大約1.4米~1.6米；推薦攝像機的俯視角度 0~5 度；

3、為保證體溫檢測效果，設備在人員采集點的距離 0.4米為佳（范圍在0.3~0.5米），且人臉像素不小于 100像素；

4.2安裝環境規范

1、 照度要求：無逆光，面部無明顯反光，光線均勻且無陰影。另外，為保證抓拍人臉時現場光照足夠，建議若鏡頭畫面中人臉不夠亮?xí)r，需要相應增加照明設備，對人員臉部補光（一般應達到250~800Lux）。

2、光線和風力要求：建議設備安裝在室內，確保設備和人員之間無風，無陽光直射，避免吹風散熱和陽光直射造成的測溫過低過高現象。

五、快速使用說明

?? 5.1? 設備連接

通過網線將設備正確連接到PC電腦；設備上電后，在電腦打開搜索工具，搜索設備IP地址。同時也可通過工具修改設備IP地址。

???? 注意：默認出廠設備IP地址為192.168.1.18

? 5.2 ?智能門禁管理軟件操作

設備上電后，使用智能門禁管理軟件設置人臉庫、預覽實時視頻、顯示實時對比結果、讀取設備日志、配置設備參數等操作。

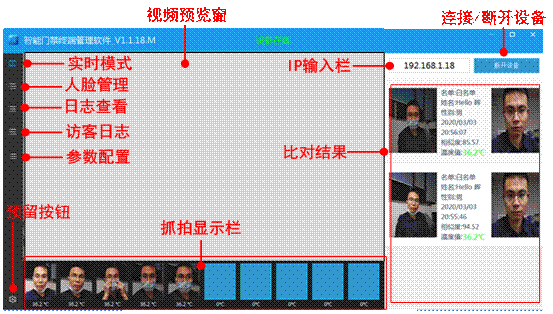

?? ??5.2.1 ?主界面介紹

【視頻預覽窗】：連接設備后，播放攝像機實時視頻。

【IP輸入框】：輸入設備的IP地址。

【連接/斷開設備按鈕】：點擊【連接設備】即可連接到設備，可查看預覽實時視頻，上傳實時抓拍圖片，顯示識別結果等

點擊【斷開設備】，則斷開連接，關閉預覽。

【比對結果】：當抓拍人臉和設備中的人臉庫匹配則將顯示在此，顯示人臉的基本信息、相似度、溫度等信息，人臉庫未匹配上則不顯示。

【抓拍顯示欄】：在視頻預覽模式下，顯示當前畫面的抓取的人臉抓拍圖片以及體表溫度。

【人臉管理】：點擊進入人臉庫管理界面，可對人臉庫執行加、減、刪、查、改等操作。

【日志查看】：查看、導出設備保存的人臉識別記錄信息，并生成人員考勤記錄表。

【參數配置】：設備人臉識別關鍵參數配置界面，可在此界面修改參數。

【預留按鈕】： 暫未定義功能，后續會增加軟件設置功能。

5.2.2 人臉庫管理

??? 用戶可以在此界面，可對人臉庫執行加、減、刪、查、改，導出，遷入等操作。

【上/下一頁】： 上一頁/下一頁切換按鈕

【跳轉】：輸入指定頁面，點擊跳轉快速進入相應頁面

【添加】： 通過抓拍方式添加人臉庫到設備中

【刪除所有】：點擊按鈕，刪除設備中所有的人臉庫

【單個導入】：導入單張圖片至設備人臉庫

【批量導入】：批量導入多張照片至設備人臉庫

【本地導出為圖片】： 將保存在本地軟件的人臉庫導出備份成圖片
【同步人臉記錄】：點擊自動上傳設備人臉庫人員的基本信息，例如姓名、編號、性別、年齡等

【同步人臉照片】：設備上傳人臉底庫到PC軟件

【遷出人臉庫】： 將本地保存的人臉庫照片導出備份

【遷入人臉庫】：將遷出的人臉庫信息導出備份

【修改】：修改當前人臉的個人屬性信息

【刪除】：設備中刪除當前人臉庫信息

5.2.2.1 添加操作

?點擊【添加】按鈕,進入界面è人臉正對攝像頭è點擊【抓取圖片】按鈕，抓取人臉圖片è輸入人員資料，點擊【確定錄入】按鈕è提示正式錄入人臉成功完成。

5.2.2.2 單個導入人臉庫操作

點擊【單個導入】，彈出錄入人臉界面è點擊【選擇圖片】，選取人臉圖片文件è輸入人員信息è點擊【確定錄入】即可完成單個人臉導入。

5.2.2.3 批量導入人臉庫操作

點擊【批量導入】，彈出界面è點擊【選擇目錄】，選擇人臉圖片文件夾è點擊【開始導入】，導入進度條完成即完成批量導入人臉操作。

注意：用戶可以根據規則將人員信息保存在名稱中，批量導入圖片名稱即可將人員信息同步導入到設備中。

5.2.2.4 本地導出為圖片操作

點擊【本地導出為圖片】按鈕è在彈出框下拉選擇圖片命名規則è選擇目錄è點擊開始導出按鈕執行導出動作，è導出完成后生成以日期命名的文件夾。

5.2.2.5 同步人臉記錄

?????? 點擊【同步人臉記錄】按鈕，同步人臉庫的基本信息，可以查看錄入人臉數量統計。

5.2.2.6 同步人臉庫操作

將設備中的人臉庫上傳到管理軟件。更換新設備后，必須先手動同步人臉庫。否則可能導致管理軟件上人員信息和設備人臉庫不一致，導致識別比對信息顯示錯誤。

5.2.2.7 遷出人臉庫操作

將設備中的人臉庫遷出，保存至電腦備份，方便遷入到其它設備。

5.2.2.8 遷入人臉庫操作

將電腦備份的人臉庫，遷入到設備中。

5.2.3 日志查看&考勤記錄

點擊【日志查看】，進入界面è選擇搜索起始和結束時間è點擊【

【導出考勤記錄】： 點擊按鈕è選擇保存路徑è自動導出考勤記錄保存EXCEL。

5.2.4 訪客日志

點擊【訪客記錄】，進入界面è選擇搜索起始和結束時間è點擊【

點擊【導出訪客記錄】按鈕è選擇保存路徑è自動導出考勤記錄保存EXCEL

5.2.5? 參數配置

???用戶可設置人臉抓拍的關鍵參數和開關設備功能。設備支持人臉識別比對、體溫檢測、口罩檢測三大功能，用戶可自由組合配置開關功能，是否關聯控制繼電器，是否播報語音提醒等。例如用戶要求體溫正常即可開門，則開啟體溫檢測功能，其余關閉即可實現；若用戶要求規定的人，體溫正常且佩戴口罩后才可以開門，則必須同時開啟人臉識別比對、體溫檢測、口罩檢測，當此三項全部檢測正常才會控制繼電器開門。配置界面和具體詳細如下所述。

人臉抓拍圖片時間間隔：設置人臉抓拍時間間隔，避免短時間內重復抓拍圖片

人臉識別的活體閥值：設置人臉識別活體閥值，0-1，值越大活體識別檢測越嚴格，越安全。

抓拍圖片質量參數設置：設置抓拍圖片的質量，0最差，1最好。

人臉識別的分數閥值：設置人臉識別匹配的的閥值，抓拍人臉圖片與人臉庫比對，相似度超過此閥值，即識別為同一個人，閥值建議設置在70以上，越大匹配相似度要求越高，越安全

抓拍圖片模糊度參數：設置抓拍圖片的清晰度，范圍0-1，值越小越清晰

同一人識別次數閥值：設置人臉在攝像機識別范圍內重復識別的次數，超過次數后不再識別，需退出攝像機視野，重新進入畫面才可以繼續識別

識別距離閾值：可選配置0.5m,1m,1.5m,2m,2.5m，默認為1米，由于測溫模塊距離的限制為1米以內，所以此選項被限定，不可設置。

人臉曝光閾值（0-100）： 設定人臉抓拍圖片的亮度，默認為50。

配置文件版本號：顯示出廠默認的配置版本號，不可修訂。

溫度補償系數：在環境惡劣的情況下，增加補償溫度提高測溫準確性

補償溫度：在環境惡劣的情況下，增加補償溫度提高測溫準確性。

正常體溫閾值：設定體溫報警溫度數值，高出則提示體溫異常，低于則體溫正常。

開關延遲時間：開關量輸出的脈沖時間(單位100ms)，默認配置為2即200ms。

黑白名單比對開關：開啟和關閉人臉識別比對的功能，關則不會執行人臉比對動作。

人臉識別關聯繼電器：開關人臉識別結果關聯繼電器動作，開啟后，根據人臉對比成功且為白名單后，則控制繼電器閉合。

人臉識別語音播報： 配置識別結果語音播報模式，共播報、不播報、只播異常三種模式。

?????????? ?播報：對比結果為白名單時語音播報請通過，對比結果非名單庫里面則、語音播報未識別；

????????? ??不播報：不播報對比識別結果；???

??????????? 只播異常：當溫度高于正常值后，才播報語音“體溫異?！?。

溫度檢測開關：開啟和關閉溫度檢測的功能。

溫度關聯繼電器：配置是否關聯繼電器。配置成關聯，若體溫正常則控制繼電器開合，默認控制繼電器方式為閉合。

溫度檢測語音播報：配置溫度測試結果語音播報方式為只播異常、不播報、播報溫度模式

???? 只播異常：若測溫數值，高于高溫閾值時，語音播報“體溫異?！?，正常則不播報溫度；

???? 不播報：不播報任何測溫結果；

???? 播報溫度：播報溫度實測數值，高于高溫閾值則播報“溫度xx℃，體溫異?！?

口罩檢測開關：開啟和關閉口罩檢測功能。

口罩檢測模式：可配置為疫情模式和非疫情模式，兩種模式。

???? ????疫情模式： 此模式下，檢測到未佩戴口罩則語音提醒“請佩戴口罩”；

???? ????非疫情模式：此模式下，檢測到人佩戴口罩，則語音提醒“請摘下口罩”，提高識別正確率。
口罩關聯繼電器：開啟和關閉口罩檢測結果關聯繼電器。在疫情模式下，當正確佩戴口罩，則控制繼電器動作，否則不控制繼電器。

口罩檢測語音播報：配置口罩提醒播報模式為只播異常，不播報。

?????????? 只播報異常：在疫情模式下，不戴口罩則播報“請佩戴口罩”，否則不播報提醒；在非疫情模式下，佩戴口罩則提醒“請摘下口罩”，否則不播報。

時間信息疊加：開啟則屏幕上顯示設備當前時間，關閉則屏幕上不顯示設備時間。

溫度模式： 配置溫度單位?？膳渲脼閿z氏度和華氏度兩種溫度單位。

【刷新】：點擊按鈕，獲取設備上面的配置。

【保存配置】：點擊按鈕，將配置信息下發至設備保存生效。

六、設備程序升級

用戶可以使用瀏覽器或者PC工具升級程序；

?? 注意：瀏覽器升級包后綴名為.ifu， PC工具升級程序包后綴名為.bin

6.1 網頁升級程序：

?注意：瀏覽器僅能使用IE瀏覽器、QQ瀏覽器以及360安全瀏覽器，

?????? 不可使用IE Edge瀏覽器、360極速瀏覽器。

步驟1：打開瀏覽，輸入設備IP地址，并輸入用戶名admin和密碼admin。

步驟2：依次點擊設置->系統->維護，進入升級界面。

步驟3：點擊瀏覽選擇app.ifu升級包。

步驟4：點擊【上傳】按鈕，開始升級，等待升級完成，網頁自動刷新。
