HY-100 身份證讀卡器主控板模組
一、產品介紹
博奧智能HY-100 是一款嵌入式非接觸卡讀第二代居民身份證專用讀卡板。讀卡板提供接口可直接連接“居民身份證認證安全模塊” ，并且配天線板?？蓪崿F(xiàn)二代身份證信息的讀取以及指紋信息的讀取。
l 支持 ISO-14443 TypeB RFID 協議
l 內置二代證模塊專用接口
l 支持二代身份證信息以及指紋信息的讀取
l 5V 單一電源供電，標準 USB 接口
適用于需要第二代居民身份證讀卡類功能終端，手持類設備對體積要求比較苛刻的使用場景。

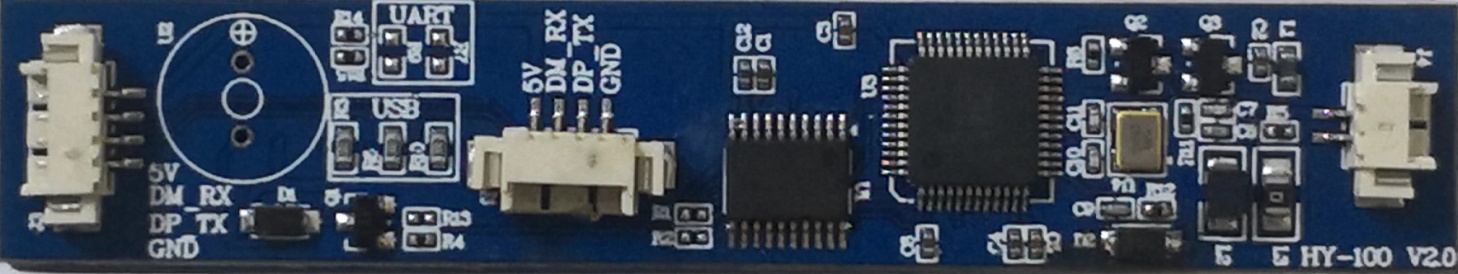

主板正面

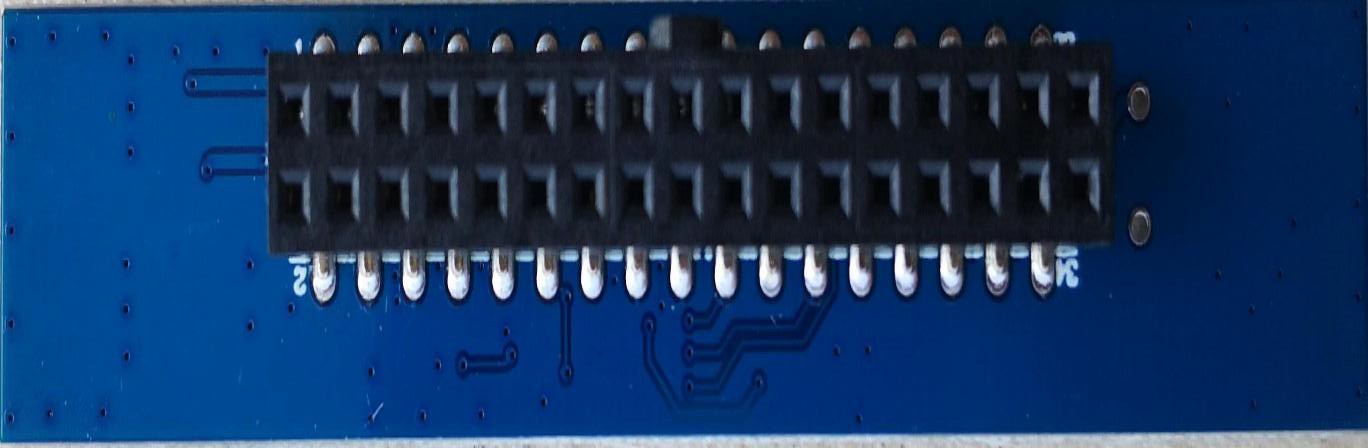

主板背面

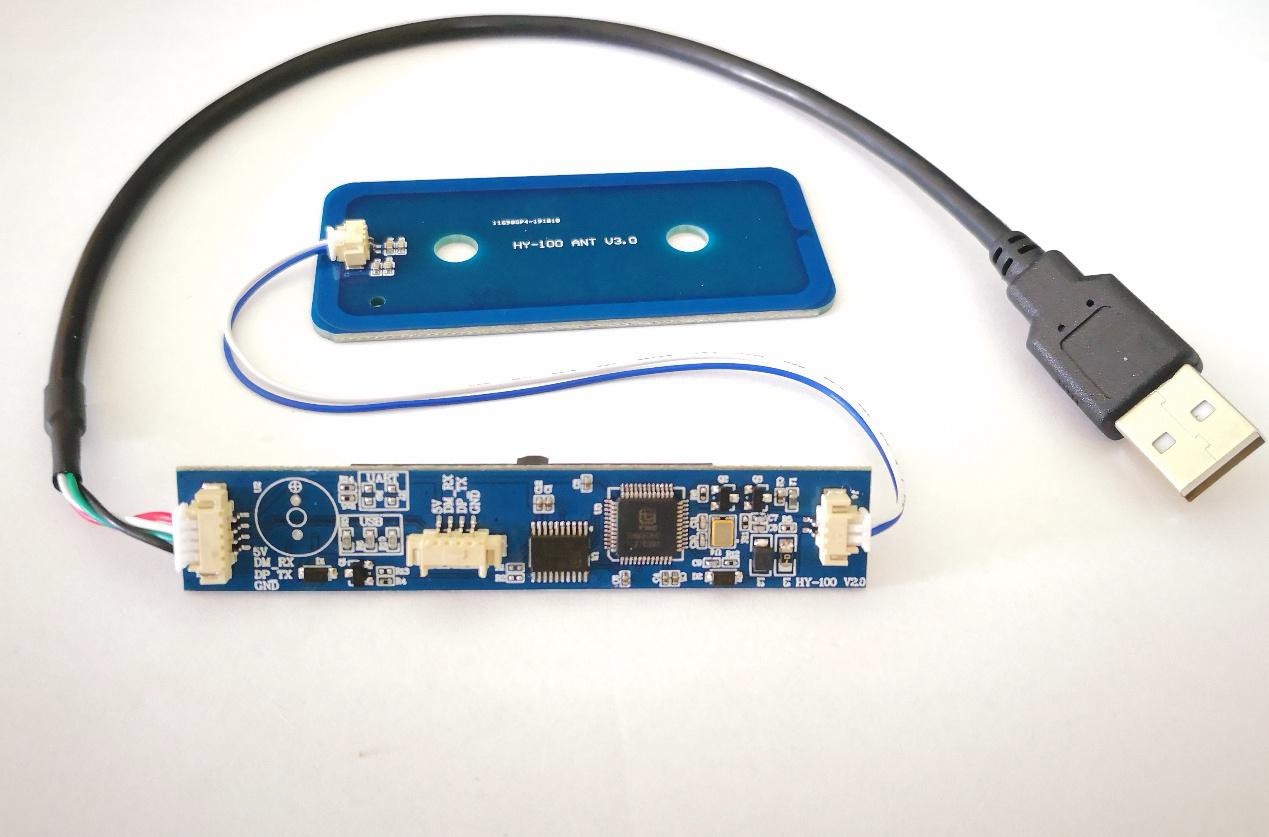

主板+天線板

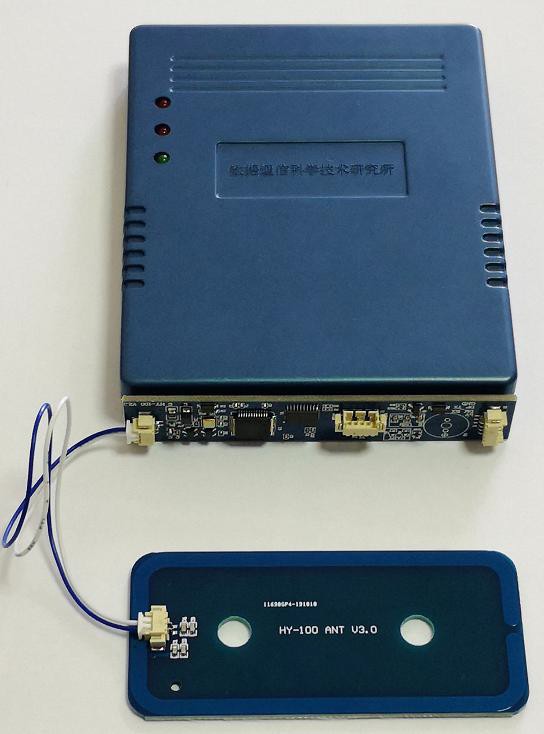

身份證模塊+主板+天線板

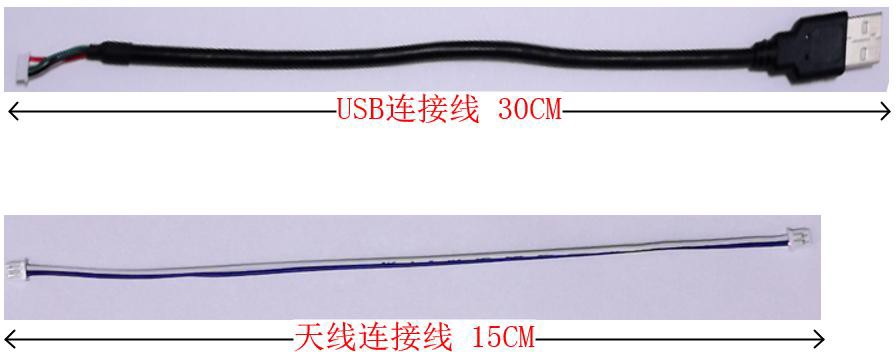

連接線

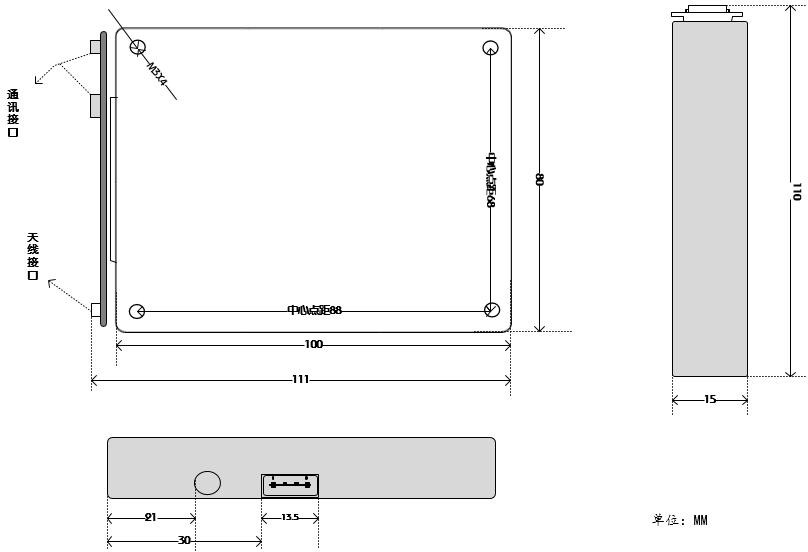

機械尺寸

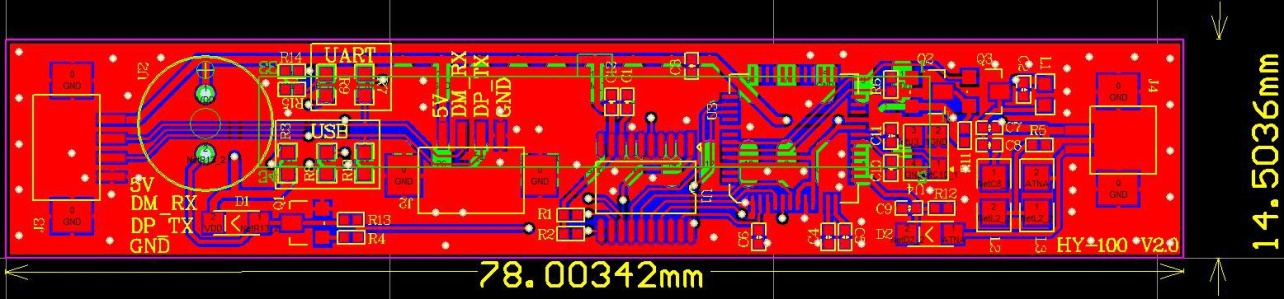

讀卡板外形尺寸大小為：78mm*14.5mm

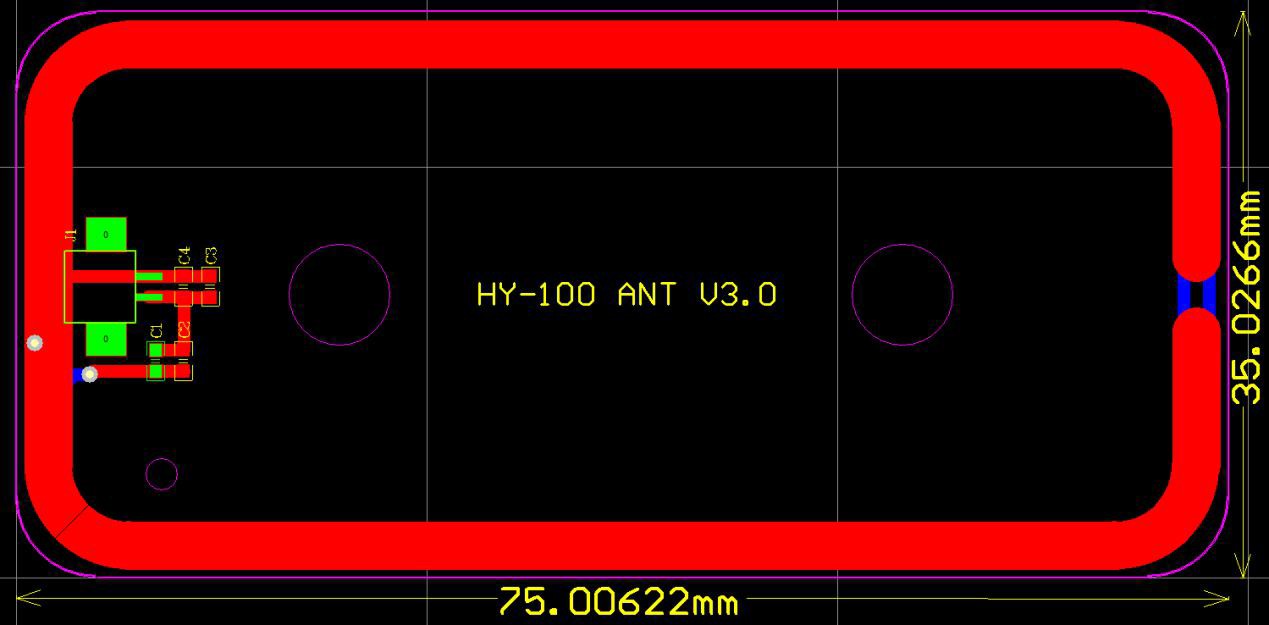

天線板尺寸 75.5mm*35mm
對外接口
對外接口包括：天線接口、SAM 接口、USB 接口。
接口描述
天線接口（具體天線規格及尺寸根據用戶要求可定制，具體尺寸會有變化）
讀卡板與天線之間的接口包括以下兩個引腳:
|
引腳名 |
引腳類型 |
引腳描述 |
|
TX |
模擬雙向 |
天線驅動輸出 天線信號輸入 |
|
AVSS |
模擬地 |
天線地 |
與 SAM-A 的接口
讀卡板與 SAM-A 的接口是公安部規定的 SAM-A 串行接口，可直接與 SAM-A 對應的引腳相連，接口電平為 5V TTL 電平。本讀卡板SAM-A 通信數據率為 100Kbps。關于接口的詳細信息可參看 GA467 標準等相關資料關于 SAM-A 說明。
電源
嵌入式非接觸讀卡板使用單一 5V 電源。
|
引腳名稱 |
引腳類型 |
引腳描述 |
|
VCC |
電源 |
5V 電源輸入 |
|
GND |
電源 |
電源地 |
三、主要電氣參數
電源特性
電源電壓要求：DC +5V （±0.1V），紋波電壓要求小于 50mV。
電流特性
|
符號
說明
測試條件
最小值
典型值
最大值
單位
IRFON
電源工作電流
Vdd=5.0V
載波開
200
250
mA
IRFOFF
電源工作電流
Vdd=5.0V
載波關
50
80
mA
|
讀卡板啟動所需的時間：
|
符號 |
說明 |
最大值 |
單位 |
|
TPOR |
上電到進入正常工作狀態 的時間 |
10000 |
uS |
|
TRF_ON |
載波關閉厚再打開能正常工作的時間 |
500 |
uS |
其它參數
工作溫度
-20℃ ~+50℃
工作濕度
10% ~ 90%
載波頻率
13.56MHz±50ppm
調制度
M= 11±3 %
最大場強
小于 7.5 A/m（0-4.5cm）
最小場強
大于 1.5 A/m （1cm 處）
讀卡距離
0-4.5cm （與天線尺寸及讀卡環境有關，按照 GA450-2013 的要求及相關資料要求不可以在設備讀卡區上放置磁性物品、金屬物品，周圍 50 厘米范圍內不得附有金屬物）

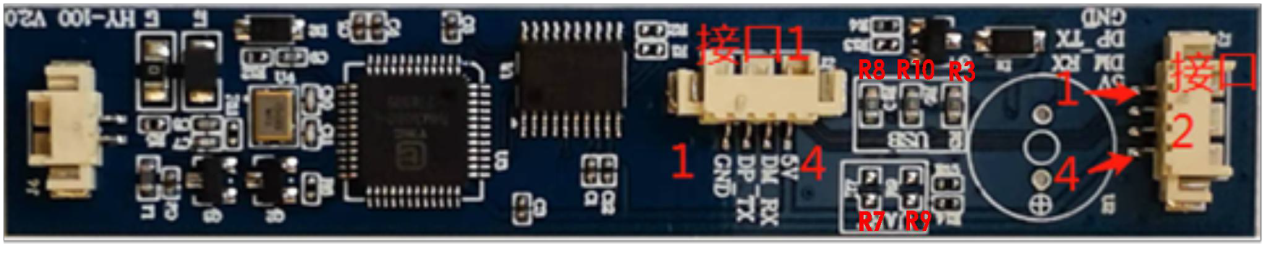

接口定義說明
USB 接口說明：
1）GND 電源地
2）DP USB 數據接口
3）DN USB 數據接口
4）VCC 5V 電源輸入
USB 改 TTL 接口說明：0503 模塊，將R8、R10改焊到 R7、R9；0501模塊再去掉R3 。
1）GND 電源地
2）TX 數據發送接口
3）RX 數據接收接口
4）VCC 5V 電源輸入
注：接口 1 和接口 2 功能定義完全相同
